Снимаем с архитектора техническую головную боль. Проводим индивидуальный статический расчет конструкций из закаленного триплекса, подбираем скрытые узлы примыкания и адаптируем крепеж под готовые закладные на объекте.
Конструктивные системы
Три инженерные системы фиксации под любой тип несущего основания и архитектурное задание.
Проектирование светопрозрачных конструкций с фиксацией в скрытый анодированный алюминиевый профиль. Обеспечивают визуальную легкость и эффект монолитного стекла без видимого крепежа. Применяется для балконов, террас и вторых светов.
Фиксация стеклянных полотен в торец перекрытия с помощью точечных коннекторов из нержавеющей стали марок AISI 304 или AISI 316. Решение позволяет полностью сохранить полезную площадь лестничного марша или прохода.
Крепление архитектурного стекла на зажимных мини-стойках из нержавеющей стали с механической фиксацией в основание. Оптимальный вариант для уличных террас, эксплуатируемых кровель и зон с повышенными ветровыми нагрузками.
Макро-галерея
Наведите курсор на фото, чтобы увидеть техническую схему узла КМД.

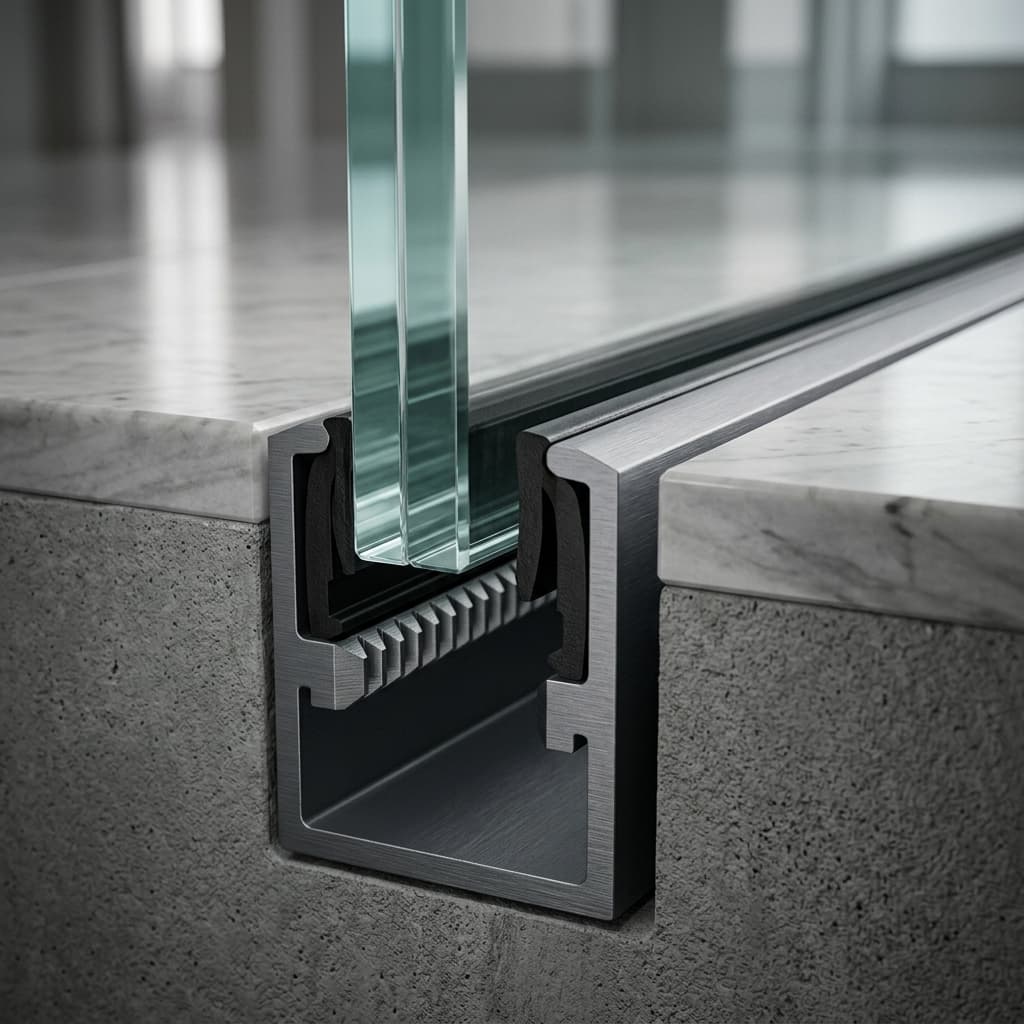

Анодированный алюминиевый профиль устанавливается в стяжку пола по закладной детали. Верхняя кромка профиля выровнена по чистовой отметке ±0.5 мм. Стекло фиксируется EPDM-уплотнителями без прямого контакта металл–стекло.
Нормативная база
Все конструкции проектируются в строгом соответствии с действующей нормативной базой РФ. Данный раздел содержит ключевые технические параметры для включения в проектную документацию.
150 кг/м
Нормативная боковая нагрузка
12–20 мм
Толщина триплекса
AISI 316
Марка стали коннекторов
±1.5 мм
Допуск по вертикали
Статический расчет
Каждая конструкция проходит обязательный расчет ветровых и эксплуатационных нагрузок согласно СНиП 2.01.07-85 (Нагрузки и воздействия).
Материалы
Архитектурное остекление проектируется из многослойного закаленного триплекса толщиной от 12 до 20 мм (включая осветленное стекло Optiwhite).
Допуски и ГОСТ
Все узлы примыкания и элементы крепления соответствуют ГОСТ Р 56926-2016. Ограждения выдерживают нормативную боковую нагрузку до 150 кг/м для жилых и общественных зданий.
Применяемые нормативы
→ ГОСТ Р 56926-2016
→ СНиП 2.01.07-85 (ред. 2016)
→ ГОСТ 30698-2014 (EN 12150-1)
→ EN 14449:2005 (Laminated glass)
→ Boковая нагрузка жилые / общ.: 150 кг/м
Техническая документация
Ответы на критические вопросы, определяющие исход монтажа.
Ключевые ограничения
Крепление несущих профилей и стоек выполняется в монолитный бетон, полнотелый кирпич или жесткие деревянные балки перекрытия. Монтаж в пустотелые материалы или стяжку пола без закладных деталей не допускается. Для надежной фиксации применяются химические анкеры.
Точный замер и лазерное сканирование проемов производятся строго после завершения всех черновых строительных работ и вынесения чистовых отметок уровня пола. Изготовление стеклянных полотен по чертежам без готового проема исключено.
На этапе разработки КМД (конструкции металлические деталировочные) проектировщики заранее закладывают в чертежи стекла все необходимые технологические вырезы, выпилы под плинтусы, кабель-каналы или элементы чистовой отделки, мешающие установке. После закалки стекла механическая доработка невозможна.
Параметрический расчет
Параметрический расчет спецификации в 6 шагов. На финальном этапе — выгрузка технической документации.
